Quay Bridge


facts

Quay Bridge
Swing bridge for pedestrians and cyclists
Copenhagen, Denmark
2001-2006

Completed 2006

Length, total: 190 m
Width: 5.5 m

Client: City of Copenhagen
Architect: DISSING+WEITLING architecture
Engineer: Carl Bro Group
Contractor: Pihl & Søn

Photos: DISSING+WEITLING architecture

Award: Certificate of Recognition, The Society for Beautification of Copenhagen, 2006

fakta

Bryggebroen
Drejebro til fodgængere og cyklister
København, Danmark
2001-2006

Udført 2006

Længde, total: 190 m
Bredde: 5,5 m

Bygherre: Københavns Kommune
Arkitekt: DISSING+WEITLING architecture
Ingeniør: Carl Bro Gruppen
Totalentreprenør: Pihl & Søn

Fotos: DISSING+WEITLING architecture

Pris: Diplom fra Foreningen til Hovedstadens Forskønnelse, 2006

related / relevante links

cphx.dk

Quay Bridge

With the building of The Quay Bridge, Copenhagen acquired a new bridge over the harbour for the first time in 50 years. The bridge stretches in a light arc from Havneholmen to Islandsbrygge creating a desirable shortcut for pedestrians and cyclists between two of the most recently developed harbour fronts of central Copenhagen.

The bridge is designed as a steel structure with a trapezoidal spine from which light decks are cantilevered. The structure provides sufficient navigational clearance height below, while the maximum slope for wheel chair users is maintained for the pedestrian deck above. An integrated girder housing sweeps below the swing span, enclosing the pivot mechanism above the water level.

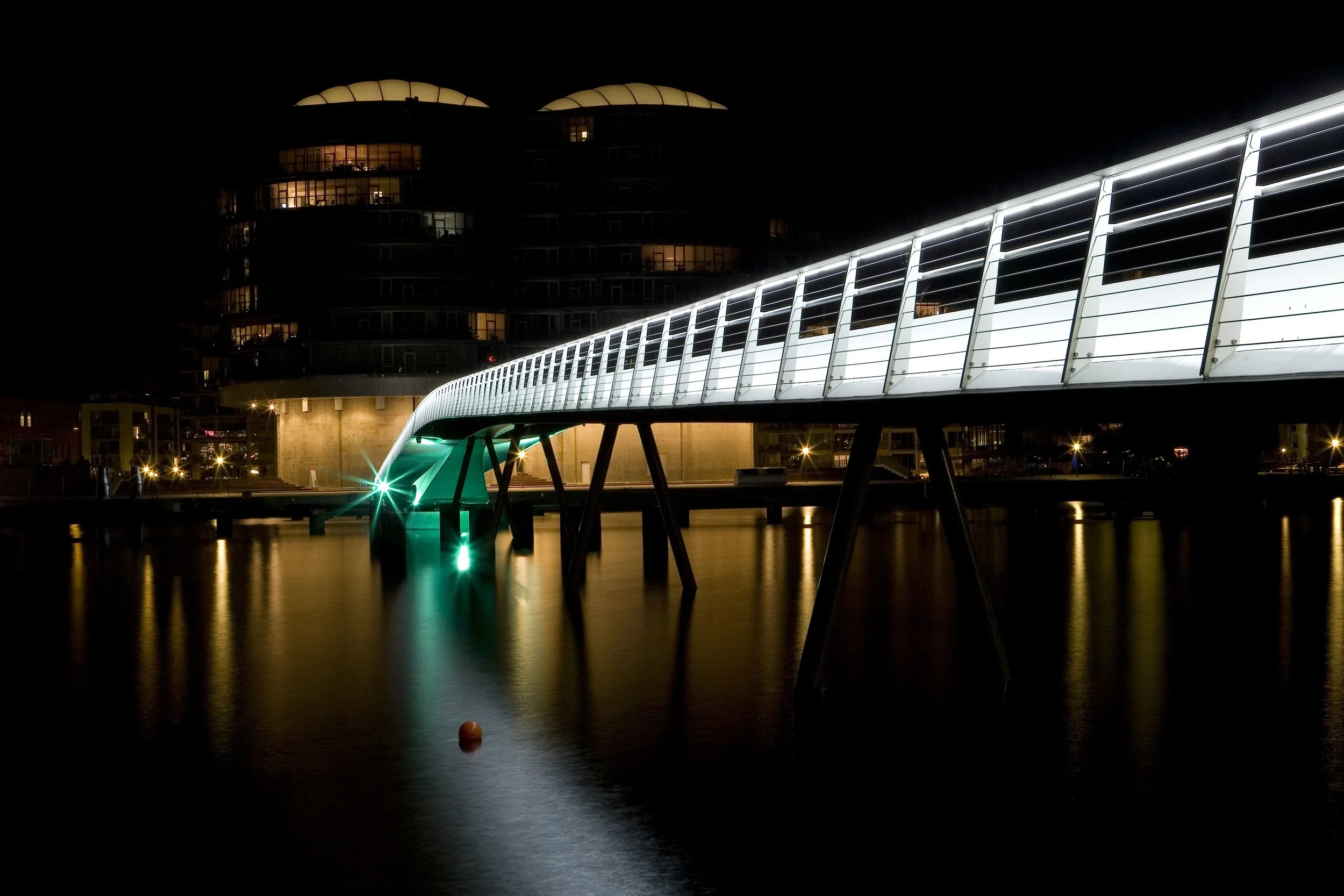

The deck parapet is topped by a handrail incorporating a continuous lighting fixture which at night revealsthe bridge as a thin strip of light spanning the dark harbor.

The bridge has two navigational spans for water vessel traffic. A fixed span with a width of 21 metres and a clearance height of 5.45 metres for small vessels and the city's water bus. For masted and larger vessels a swing bridge span opens to provide a navigational clearance width of 35 metres.



Bryggebroen

DISSING+WEITLING’s 190 meter lange drejebro til fodgængere og cyklister er udformet som en stålkonstruktion med en rombeformet rygrad, hvorfra cykel- og gangbanerne er udkraget som lette vinger. Drejefagets underliggende drager huser drejemekanismen placeret højt over vandspejlet. En unik detalje ved broens design er den integrerede belysning. Armaturer i gelændernes håndlister oplyser dragerens skrå sideflader, mens broens underside oplyses af armaturer indbygget i brodækkene.

Udbud til totalentreprenør. Definering af designet for den ydre geometri. Detailprojektering af særlige elementer som f.eks. ekstruderet aluminiums gelænder med indbygget lys. Udbuds dokumenter. Alle ydelser udført i overensstemmelse med DISSING + WEITLINGs Quality Assurance Manual.

Med Bryggebroen fik København for første gang i 50 år en ny bro over havnen. Den oplukkelige bro, der forholder sig til havneproblematikken, forbinder Havneholmen med Islands Brygge, og projektet var første del af Københavns Kommunes nye netværk af gang- og cykelstier.
